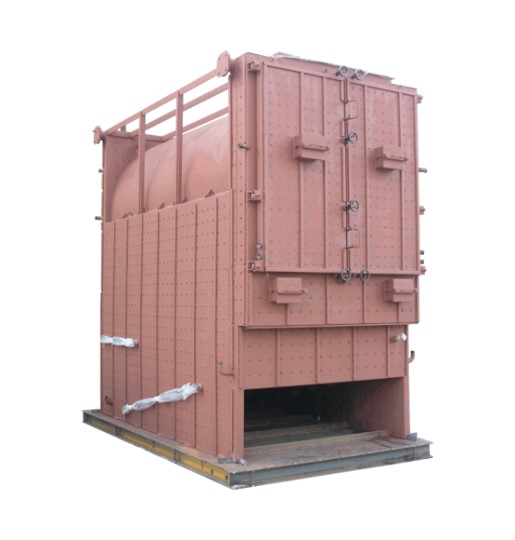

MK sērijas katli ir paredzēti telpu sildīšanai, karstā ūdens sagatavošanai vai siltuma padevei tehnoloģiskiem mērķiem.
MK tipa 1000kW – 5000kW jaudas katli ir paredzēti uzstādīšanai uz kamīna vai tā tuvumā.
Servisa durvju paneļi ir aprīkoti ar piespiedu cirkulācijas sūkņiem.
Siltummaiņa durvis var būt aprīkotas ar pneimatisko tīrīšanas iekārtu.

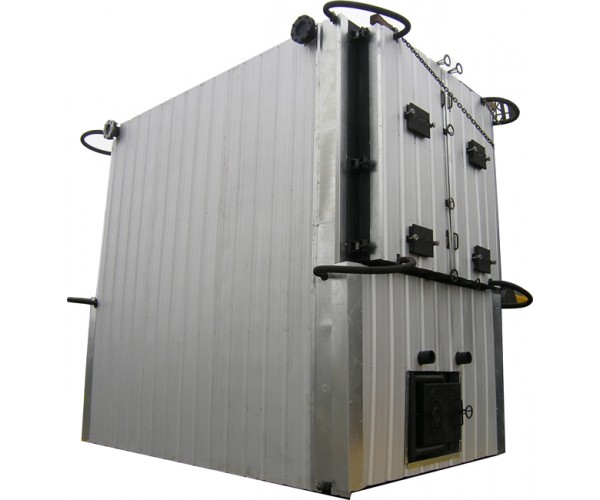

Katliem var piegādāt siltumizolāciju un profila loksnes apšuvumu vai arī tos uzstādīt pēc uzstādīšanas katlu telpā.
| Katla modelis | K-720MK | K-1000MK | K-1500MK | K-2000MK | K-2500MK | K-3000MK | K-3500MK | K-4000MK | K-5000MK | ||
| Katla tips | vandens šildymo katilas su mechanizuota pakura, dūmavamzdinis, plieninis | ||||||||||
| Nominālā siltuma jauda (QN), kW |
720 | 1000 | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | 5000 | ||
| Minimālā siltuma jauda (Qmin), kW |
216 | 300 | 450 | 600 | 750 | 900 | 1050 | 1200 | 1500 | ||
| Lietderības koeficients, % | 85 | 85 | 85 | 85 | 85 | 85 | 85 | 85 | 85 | ||
| Aerodinaminis pasipriešinimas, esant QN, ne didesnis kaip, Pa | 600 | 630 | 655 | 680 | 700 | 720 | 740 | 760 | 800 | ||
| Sadegšanas gāzes temperatūra, kas iziet no katla, °C | 180 | 180 | 180 | 180 | 180 | 180 | 180 | 180 | 180 | ||
| Izdalīto dūmu daudzums, m3/st. |
2279 | 3166 | 4749 | 6363 | 7915 | 9499 | 11082 | 12665 | 15831 | ||
| Dūmu izplūdes caurules izmēri, mm | 1010×430 | 1010×430 | 1190×185 | 1510×252 | 1510×252 | 1510×252 | 1510×252 | 1510×252 | 1510×252 | ||
| Darba ūdens spiediens, bāri (MPa) | 6 (0,6) | 6 (0,6) | 6 (0,6) | 6 (0,6) | 6 (0,6) | 6 (0,6) | 6 (0,6) | 6 (0,6) | 6 (0,6) | ||
| Katla minimālā atgriešanās ūdens temperatūra darbības laikā, ºC | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | ||
| Katla maksimālā darba temperatūra, ºC | 110 | 110 | 110 | 110 | 110 | 110 | 110 | 110 | 110 | ||
| Ūdens plūsma, kad Δt =20 ºC, t/h | 30,78 | 42,76 | 64,15 | 85,54 | 106,93 | 128,32 | 149,71 | 171,1 | 213,88 | ||
| Minimālā plūsma, t/h | 20,64 | 28,66 | 42,99 | 57,32 | 71,65 | 85,98 | 100,31 | 114,64 | 143,3 | ||
| Hidrauliskā pretestība, kad Δt =20 ºC, mm H2O st | 0…400 | 0…400 | 0…400 | 0…390 | 0…400 | 0…410 | 0…420 | 0…430 | 0…450 | ||
| Katla ūdens ietilpība, m³ | 2,8 | 2,9 | 5,2 | 10,6 | 10,8 | 11,1 | 11,3 | 11,6 | 12,4 | ||
| Katla sildīšanas virsma, m² | 58,5 | 60 | 145 | 268 | 279 | 290 | 301 | 312 | 334 | ||
| Savienojuma atloki | nosacītais diametrs, mm (collas) | 65 (2½”) | 65 (2½”) | 133 | 133 | 133 | 133 | 133 | 133 | 133 | |
| atloks, Ø mm | 160 | 160 | 241 | 241 | 241 | 241 | 241 | 241 | 241 | ||
| Mise ne vairāk, kg | 4300 | 4500 | 7000 | 15000 | 15500 | 16000 | 16500 | 17000 | 18000 | ||
| Katla modelis |
K-720MK |
K-1000MK | K-1500MK | K-2000MK | K-2500MK | K-3000MK | K-3500MK | K-4000MK | K-5000MK |
| H |
2390 |
2590 | 3150 | 4000 | 4010 | 4010 | 4010 | 4010 | 4010 |
| B | 1560 | 1560 | 2130 | 2950 | 2960 | 2960 | 2960 | 2960 | 2960 |
| L | 3780 | 3780 | 3610 | 4430 | 5110 | 5230 | 5390 | 5540 | 5860 |
| B1, mm | 1290 | 1290 | 1810 | 1840 | 2310 | 2310 | 2310 | 2310 | 2310 |
| L1, mm | 3100 | 3100 | 3100 | 3100 | 3880 | 4060 | 4220 | 4370 | 4700 |
Ieteicamā katla pieslēguma shēma apkures sistēmai:
