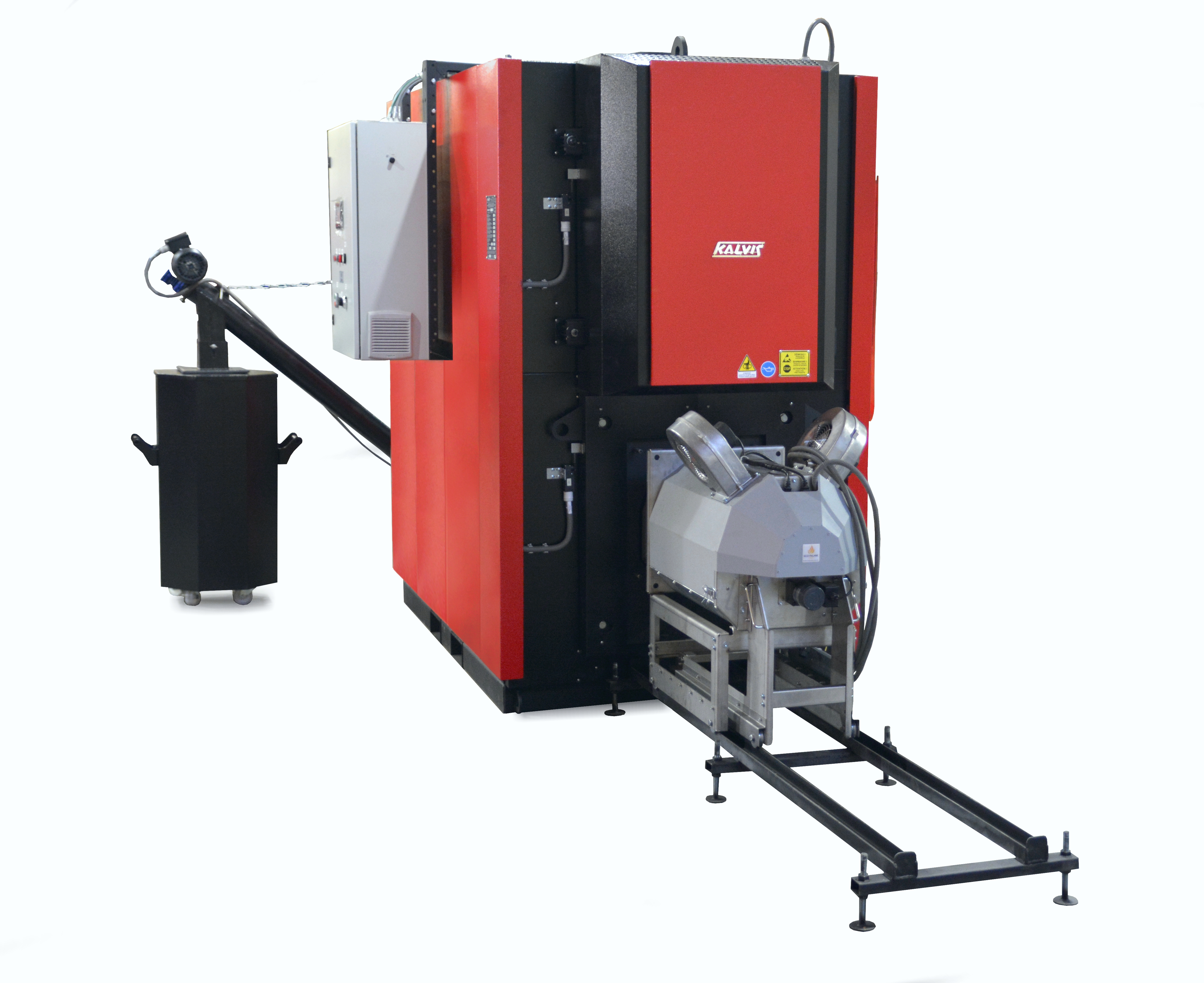

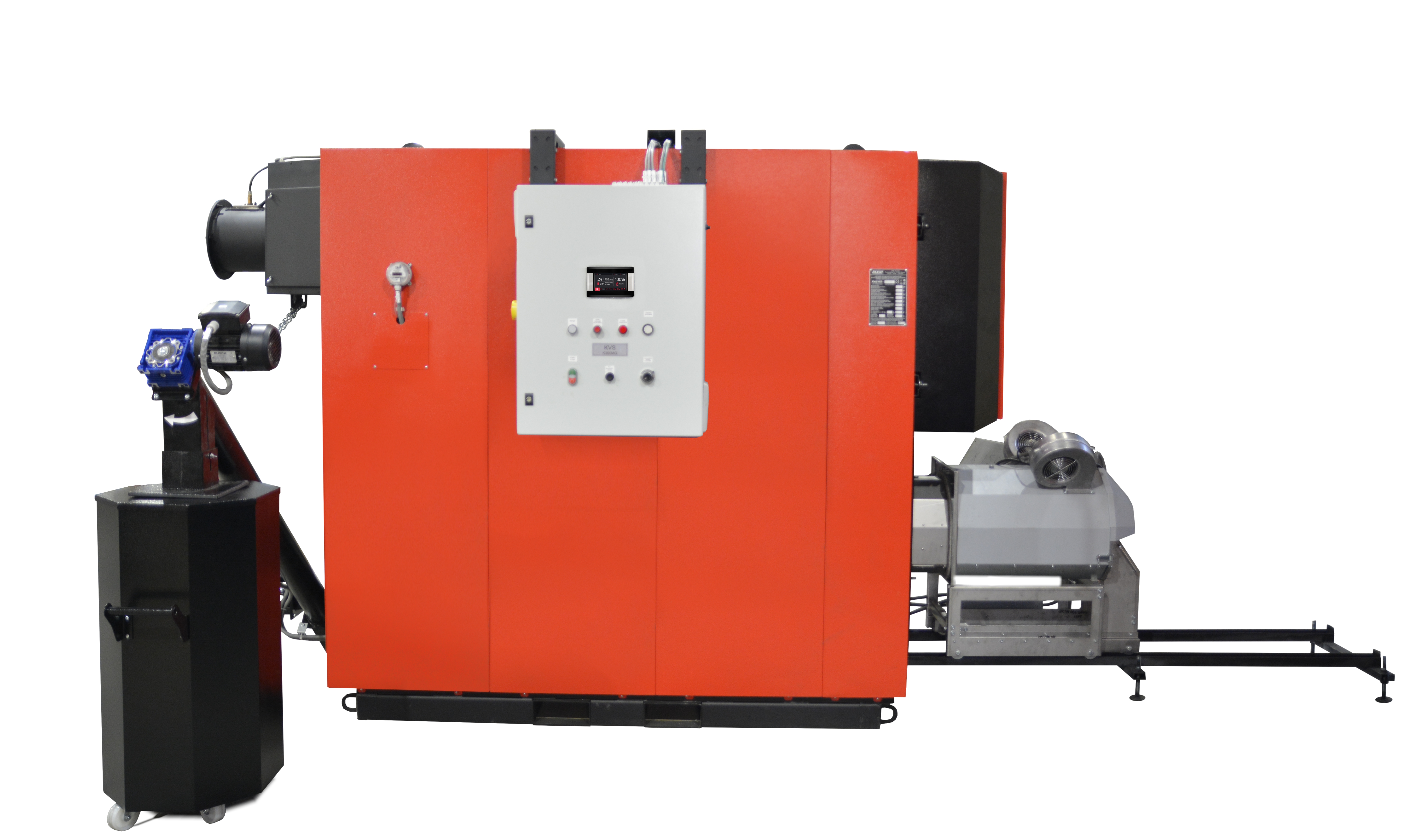

MG sērijas koksnes granulu katli

Koksnes granulas izmantot rūpniecisko, komerciālo un sabiedrisko ēku siltināšanai. Īpaši piemērots gadījumos, kad vide prasa ne tikai efektīvas, bet videi draudzīgas apkures iekārtas.

Priekšrocības:

EKONOMIKA: Ietaupa naudu
Efektīva kurināmā izmantošana, jo inteliģenta katla vadības sistēma nodrošina granulu vienmērīgu padevi degli un tikai tik ilgi, cik nepieciešams mērķa temperatūras uzturēšanai.
VIEGLA APKOPE: Ietaupa laiku uzturēšanai
Automātiski tiek veikti šādi procesi: siltummaiņa tīrīšana, pelnu un kvēpu noņemšana, aizdedzināšana un nodzēšana. Saprātīga vadība nodrošina katla darbības parametru uzraudzību caur internetu. Tāpēc apkures katla uzturēšanai nav nepieciešami papildu darbinieki.
VIDĒ DRAUDZĪGI
Zems CO2 izmešu līmenis. Zema putekļu koncentrācija dūmos novērš ieguldījumus papildu dūmu tīrītājos un multiciklonā.
Moderns dizains un vadība
Iekārta ir kompakta, ātri uzstādāma un viegli pielāgojama dažādiem lietojumiem. Kurināmā sadegšanu kontrolē programmējams digitālais kontrolieris un sensoru sistēma, kas izseko un kontrolē katla sadegšanas procesu: sākot no skābekļa daudzuma dūmos un beidzot ar kurināmā padevi degli; ventilatora ātrums; automātiski ieslēdz vai izslēdz sistēmas sūkņus atkarībā no katla vai katla temperatūras. Tas nodrošina efektivitāti, optimālus kurināmā sadegšanas apstākļus, samazina kurināmā patēriņu un samazina vides piesārņojumu.

Priekšrocības

KATLA VADĪBAS KONTROLE:

Dūmu izvadīšana
Granulu deglis
Katla pelnu noņemšanas iekārta
Siltummaiņa tīrīšana

KATLA VADĪBAS KONTROLIERIS:

Katla ārkārtas pārkaršana, pārkaršana (ar avārijas termostata palīdzību)
Katla dzesēšanas šķidruma spiediens (pārāk augsts vai pārāk zems)
Siltuma pārneses pārtraukums caur katlu
Katla pārnesumu pārslodzes
Katla iegrimes atbalsts, mainot dūmvada sūkņa ar frekvences pārveidotāju un diferenciālā spiediena sensoru darbības režīmu

Degļa vadības ierīces:

Degļa pārnesuma darbība
Automātiska darbības pielāgošana
Cirkulācijas sūknis (iestatītais režīms)
Automātiska aizdedze un dzēšana
Skābekļa daudzums dūmos
Degļa liesmas kontrole
Degļa atteices diagnostika
Kurināmā piegādes regulēšana. Kurināmās padeves modulārs palielinājums / samazinājums proporcionāli termiskajai slodzei

KATLU UZRAUDZĪBA

Degļa darbības parametru reāllaika un attālināta uzraudzība, kā arī datu un ārkārtas ziņojumu glabāšana un spēja apskatīt saglabātos datus (ar piekļuvi internetam)
Degļa siltumspējas kontrole
Ūdens piegādes uzraudzība no katla
Ūdens atgriešanās katla temperatūras uzraudzībā
Āra temperatūras kontrole
Kurināmā kanāla temperatūras kontrole

Parametri

Katla modelis		*Kalvis-100MG*	*Kalvis-150MG*	*Kalvis-200MG*	*Kalvis-250MG*	*Kalvis-300MG*	*Kalvis-400MG*	*Kalvis-500MG*
Nominālā jauda (Q_N) kW		100	150	200	250	300	400	500
Minimālā jauda (Q_min) kW		30	45	60	75	90	120	150
Izmantojamais kurināmais		koksnes granulas
Kurināmā mitrums, ne vairāk (%)		10
granulētā kurināmā izmēri, ne vairāk kā (mm)		6 – 8
Kurināmā patēriņš pie nominālās jaudas (kg / h)		20	37	52	65	77	114	150
Faktiskais koeficients pie Q_N, ne mazāks par ( %)		90
Apsildāmā zona, m2	B klase	1170..3500	1755..5250	2340..7000	2925..8750	3510..10500	4680..14000	5850…17500
	C klase	560..1670	840..2505	1120..3340	1400..4175	1680..5010	2240..6680	2800…8350
Degšanas laiks bez kurināmā uzpildes (pie Q_N)		atkarībā no kurināmā tilpuma
Katlu klase saskaņā ar LST EN 303-5		5
Dzīves ilgums gadā, ne mazāk		10
Katla ūdens ietilpība (l)		990	990	1200	1200	1400	1400	1600
Ūdens spiediens katlā bar (MPa)	ne mazāk	2,5 (0,25)
	ne vairāk
Maksimālā izplūdes ūdens temperatūra (ºC)		90
Min. katla atgriešanās temperatūra darbības laikā (ºC)		50
Hidrauliskā pretestība(Δt=20ºC/Δt=10ºC) (mbar)		0,014	0,035	0,07	0,127	0,136	0,185	0,254
Darba vides temperatūra (ºC)		3-30
Vilce no katla (Pa)		180
Dūmu izplūdes temperatūra ar nominālo jaudu, līdz (ºC)		130
Izmantotais elektriskais spriegums (V)		230 AC
Elektriskā jauda (W)		455	585	585	585	1111	1411	1466
Ierīces elektriskās aizsardzības pakāpe		IP 20
Savienojuma caurules izmēri: mm	dūmvads (nosacītais diametrs) mm	Ø 200			Ø 250
	dūmvada atloks mm	Ø 255			Ø 305
	no ūdens izvadīšanas mm	25 (1″)
	apkures sistēmas mm	50 (2″)				65 (2½”)
Svars, ne vairāk kā (±10%)	kg	2200	2300	2500	2750	3000	3550

KALVIS patur tiesības produkta attīstības procesā ieviest parametru un izmēru izmaiņas.

Izmēri

Katla modelis			*Kalvis-100MG*	*Kalvis-150MG*	*Kalvis-200MG*	*Kalvis-250MG*	*Kalvis-300MG*	*Kalvis-400MG*	*Kalvis-500MG*
Gabarīti,	augstums (H)	mm	1920	2020	2020	2180	2180	2220	2220
ne vairāk kā:	platums ar el. vairogu (B)	mm	1440	1440	1440	1560	1560	1720	1720
	platums ar el. vairogu (B1)	mm	1140	1140	1140	1260	1260	1420	1420
	garums bez degļa (L1)	mm	3000	3100	3100	3100	3100	3450	3650
	apkopei priekšā no priekšas (L2)	mm	1700	2000	2000	2000	2000	2300	2500

PIEZĪME: UAB “KALVIS” patur tiesības produkta attīstībā ieviest parametru un izmēru izmaiņas.
