M2 sērijas katli mitra kurināmā sadedzināšanai

KALVIS M2 (500 kW – 1500 kW) sērijas katli ir paredzēti īpaši mitra kurināmā sadedzināšanai – līdz 55% mitruma. Lai mitrā degviela labāk un efektīvāk degtu, ir jānodrošina ilgāks uzturēšanās laiks augstā temperatūrā. Tāpēc šī katla krāsns ir aprīkota ar “dubultām” arkām un pārvietojamu režģi. Visi šāda veida katli ir pilnībā automatizēti un saskaņoti ar hidraulisko kurināmā padevi.

Priekšrocības:

Augsta efektivitāte
Labi ekoloģiskie rādītāji
Iespēja kontrolēt katlu tiešsaistē (iegādājoties ar vadības aprīkojumu)
Pneimatiskā siltummaiņa cauruļu tīrīšana
Augstas izturības petardes un restes
Restu rindām ir atsevišķi pārnesumi, kas nozīmē, ka tie kalpo ilgāk
Kamīnā esošā pārvietojamā režģis vienmērīgi sadala un pārvieto degvielu kamīnā, lai nodrošinātu augsti efektīvu kurināmā patēriņu;
Atsevišķas zonas pēc Restess tiek piegādātas ar primāro un sekundāro gaisu – nodrošina maksimālu kurināmā sadegšanas efektivitāti;
Katls ir piemērots gan zāģu skaidu, gan šķeldas sadedzināšanai
Katla kalpošanas laiks nav mazāks par 10 gadiem
Viegla apkope un viegla apkope palīdz ietaupīt izmaksas
Katla darbības modulārā vadība nodrošina nemainīgu iestatīto temperatūru reālā laikā
Integrētā dūmu recirkulācijas funkcija nodrošina optimālu sadegšanas procesu
Automātiska pelnu noņemšana samazina katla apkopei patērēto laiku

Parametri

Katla modelis		K-500M-2	K-720M-2	K-950M-2	K-1250M-2	K-1500M-2
Katla tips		ūdens sildāms katls ar mehanizētu kurtuvi, kvēlspuldzi, tēraudu
Nominālā siltuma jauda (Q_N), kW		495	720	950	1250	1500
Minimālā siltuma jauda (Q_min), kW		148	216	285	375	450
Lietderības koeficients, %		85	85	85	85	85
Sākumā lietots kurināmais		medienos pjuvenos, iki 55% drėgnumo skiedros (garums nepārsniedz 50 mm)
Cits pieejams kurināmais		koks, koksnes atkritumi, zāģu skaidas vai kūdras briketes, ogles
Kurināmā patēriņš, kg / h		224	325	430	565	678
iekraušanas atvere B x H, mm:		600×620	600×620	600×620	600×620	600×620
Iekurt	H – augstums, mm	940	1100	1100	1100	1300
	B – platums, mm	760	910	910	1100	1212
	L – garums, mm	1880	1880	2800	2800	2980
	tilpums, dm³(l)	1340	1880	2800	3390	4700
Aerodinaminis pasipriešinimas, esant Q_N, ne didesnis kaip, Pa		470	650	870	1170	1410
Sadegšanas gāzes temperatūra, kas iziet no katla, °C		185	185	185	185	185
Izdalīto dūmu daudzums, m³/val.		1854	2697	3559	4631	5620
Dūmu izplūdes caurules izmēri, mm		Ø350	Ø385	Ø480	Ø480	Ø480
Darba ūdens spiediens, bāri (MPa)		6 (0,6)	6 (0,6)	6 (0,6)	6 (0,6)	6 (0,6)
Katla minimālā atgriešanās ūdens temperatūra darbības laikā, ºC		60	60	60	60	60
Katla maksimālā darba temperatūra, ºC		110	110	110	110	110
Ūdens plūsma, kad Δt =20 ºC, t/h		5,97	30,96	40,85	53,75	64,5
Minimālā plūsma, t/h		8,51	12,38	16,34	21,5	25,8
Hidrauliskā pretestība, kad Δt =20 ºC, mm H₂O st		0…144	0…282	0…430	0…490	0…510
Katla ūdens ietilpība, m³		1,74	2,49	3,08	4,1	4,8
Katla sildīšanas virsma, m²		34,2	49,7	76,6	103,8	126,4
Savienojuma atloki	Nosacīts diametrs, mm (collas)	80 (3”)	80 (3”)	80 (3″)	80 (3″)	80 (3″)
Savienojuma atloki	atloks, Ø mm	185	185	185	210	250
Mise ne vairāk, kg		6650	8100	11300	13250	15900

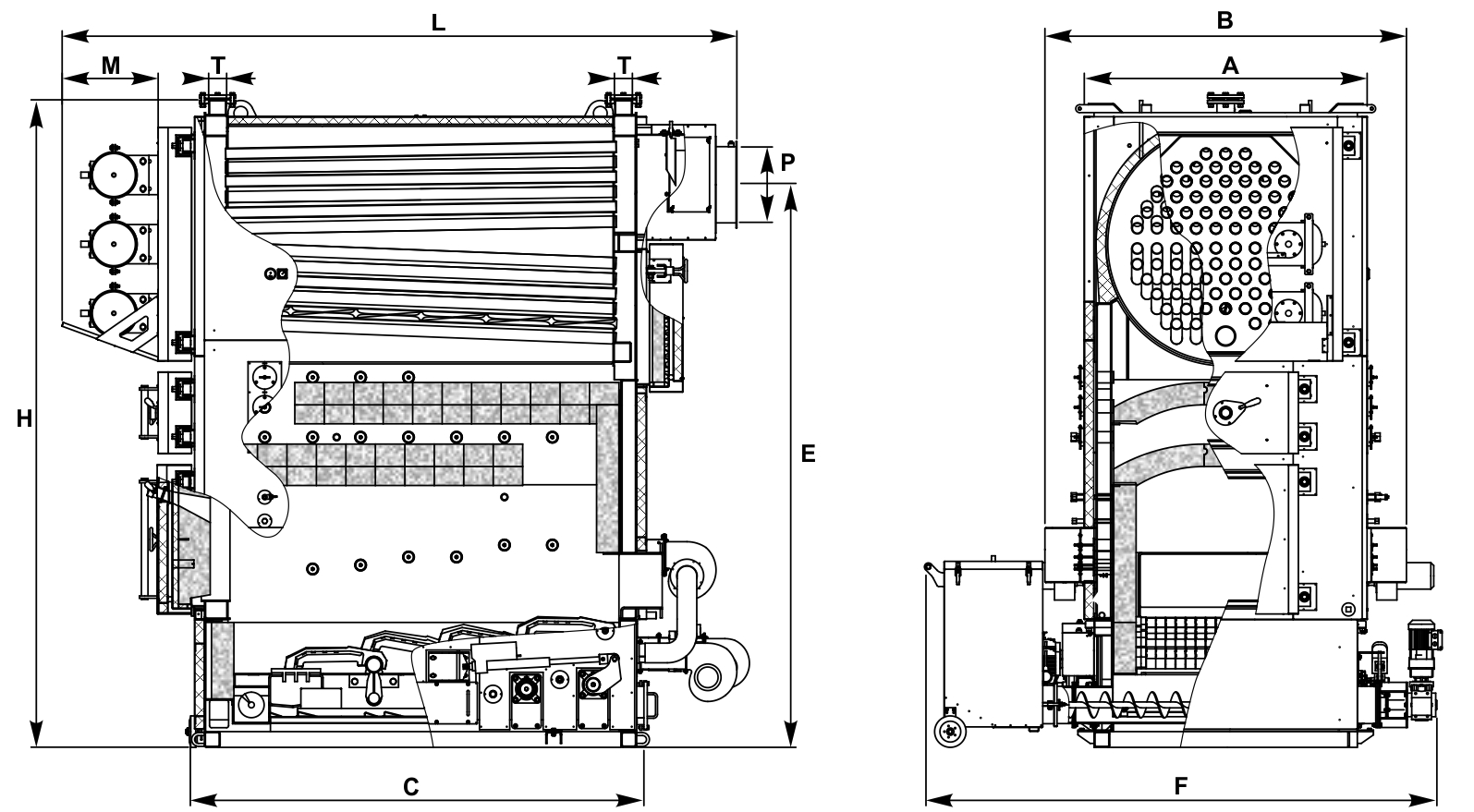

Izmēri

Katls M2

M2 katlu izmēri

Katla modelis	K-500M-2	K-720M-2	K-950M-2	K-1250M-2	K-1500M-2
H, mm	3107	3320	3480	3650	3917
L, mm	3520	3350	4450	3000	4750
A, mm	1200	1340	1400	1500	1640
C, mm	2260	2200	3000	4420	3200
E, mm	2720	2860	3050	3170	3260
F, mm	1900	2620	2400	2500	2620
M, mm	400	400	400	400	400
P, mm	Ø350	Ø385	Ø480	Ø480	Ø480

Elektroinstalācijas shēma
